Deva Broadcast DB45
Ocupando um lugar de destaque na extensa gama de produtos DEVA, o DB45 é o equipamento mais indicado para monitorizar de forma fiável o sinal FM. Compacto, mas versátil, com uma impressionante combinação de recursos, ele fornece medição precisa e confiável do nível de RF, desvio MPX, potência MPX, níveis de áudio esquerdo e direito, níveis de injeção RDS e piloto.
O dispositivo possui um núcleo totalmente baseado em DSP e garante uma operação 24 horas por dia. Ele também suporta conectividade TCP / IP e GSM opcional, permitindo fácil monitoramento do status do canal e ouvindo áudio em tempo real, não importa onde você esteja - tudo que você precisa é de um telefone celular. Como um recurso adicional, a ferramenta também oferece um streamer de áudio integrado que oferece aos usuários a oportunidade de ouvir e gravar o áudio de qualquer estação.
É uma solução econômica, que também é fácil de instalar e gerenciar, garantindo um desempenho de monitoramento impecável.
Principais características:
• Núcleo totalmente baseado em DSP
• Osciloscópio embutido permite exibição esquerda, direita e MPX
• Medição de potência MPX com histórico de dados
• Analisador de espectro de RF que permite verificar os parâmetros da portadora de RF
• Analisador de espectro MPX para medições esquerda, direita e MPX
• De-ênfase selecionável - 50µs e 75µs
• Decodificador Estéreo Integrado; Detecção de Presença Estéreo
• Configurações de data e hora com vários formatos
• Porta LAN para controle remoto e monitoramento TCP / IP
• Até 90dBµV de Entrada de Antena RF direta
• Alarmes ajustáveis para sinal RF, desvio, piloto e RDS
• Atualização de firmware para operação pronta para o futuro
• Parâmetros Opção de Restauração de Fábrica
• Analisador de Espectro Básico de Banda FM 87 - 108 MHz
• Medidores de desvio MPX, PILOT e RDS
• Medidores de nível de áudio demodulados ESQUERDA e DIREITA
• saída de áudio Headphones
• Decodificador RDS e RBDS com medidor de BER
• Interface de Aplicação Intuitiva
• Envio de alarme via e-mail, SMS, SNMP
• Relatório de status do canal via SMS
• Medições de RF e RDS
• Ouvir Remoto via modem GSM opcional
• Streaming de programas de áudio em tempo real
• preço atraente e muito boa relação preço-desempenho
• Servidor WEB Embutido Intuitivo para supervisão interativa
• Hardware comprovado e confiável para operação 24/7/365
• Fácil instalação e configuração
• SNTP para sincronização automática do relógio embutido
• Estojo de alumínio compacto e robusto para alta imunidade a RF
Especificações:
Entrada RF
• Faixa de Ajuste Selecionável pelo Usuário, 87,1-107,9 MHz (CCIR), 65-74 MHz (OIRT), 76-95 MHz (Japão)
• Passo de afinação 10, 20, 50, 100 kHz
• Sensibilidade do sintonizador 30 dBµV
• Conector BNC de Porta de Antena, 50Ω
• Atenuador Interno 0, 10, 20 e 30 dB
• Faixa dinâmica de 100 dB FM Demod
• Incrementos da largura de banda do filtro IF 15 (25kHz - 157kHz, Auto)
• Resposta de Freqüência ± 0,1 dB, 10 Hz a 86 kHz
• Decodificador estéreo com faixa dinâmica de 90 dB
• Resposta de frequência (L e R) ± 0,1 dB, 10 Hz a 15 kHz
• SNR (estéreo) 60 dB, 50 µs de ênfase
• THD 0,1%, 10 Hz a 15 kHz, 50 µs de ênfase
• Separação 50 dB, 50 Hz a 10 kHz, 50 µs de ênfase
• Crosstalk 52 dB
Decodificador RDS
• Normas Europeias RDS CENELEC; Estados Unidos RBDS NRSC
• Correção e Contagem de Erros Sim
• Decodificação AF Sim
• CT (Hora / Data) Sim
• PI, PTY, DI, MS Sim
• TA / TP Sim
• RT (texto de rádio), RT + Sim
• PS (nome do serviço de programa) Sim
• ODA Sim
• Analisador de Grupo Sim
• BER Analyzer Sim
• Exibição de Seqüência de Grupo Sim
• Exibição de dados RDS RAW Sim
Precisão de medição
• Nível de RF ± 1 dB, 0 a 100 dBµV
• Multipath 0 a 100%; precisão - ± 1%
• Desvio MPX ± 2 kHz, 10 a 100 kHz, resolução de 1 kHz
• MPX Power ± 12 dBr; resolução - 0,1dBr, 10 seg. integração; precisão - ± 0,2 dBr
• Nível Piloto ± 0,5 kHz, 1 a 12 kHz, resolução de 0,2 kHz
• Nível RDS ± 0,5 kHz, 1 a 12 kHz, resolução de 0,2 kHz
• Nível de áudio ± 1 dB, +10,0 a -55,0 dB, resolução de 0,1 dB
• ANÁLISE DE ESPECTRO FFT
• MPX composto de entrada, faixa dinâmica de áudio
80 dB • Comprimento FFT 1024
• Taxa de Amostragem 256 kHz - Composto, 64 kHz - Áudio
ANÁLISE DO ESCOPO
• MPX Composto de Entrada, Áudio
• Modo Disparador Automático, Queda • Alcance Dinâmico ± 120 kHz
• Taxa de Amostragem 256 kHz - Composto, 64 kHz - Áudio
INTERFACE DE USUÁRIO
• Monitoramento e controle completos da interface Web; Interativo e fácil de usar

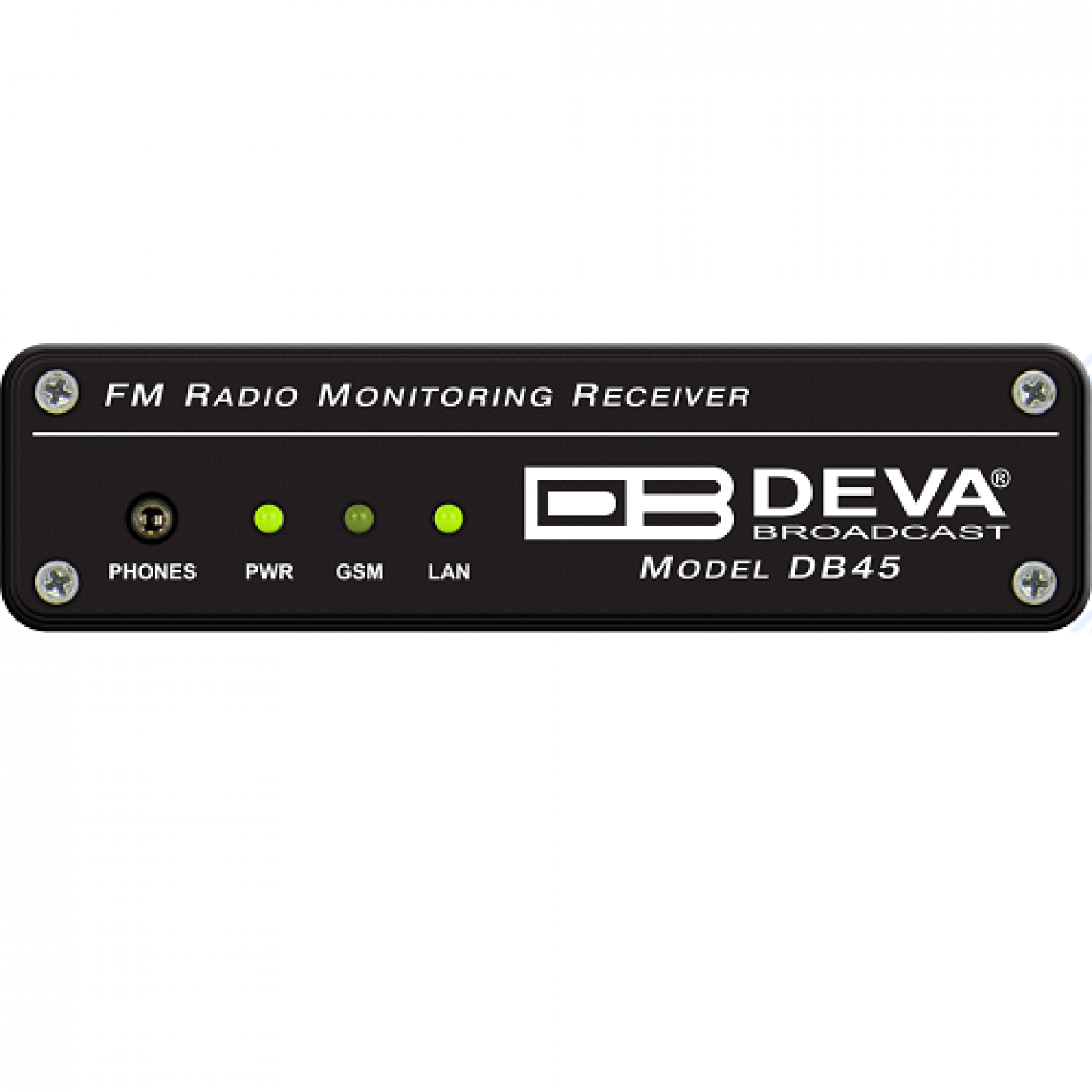

• Indicadores 3 LEDs (no painel frontal)
CONDIÇÕES DE FUNCIONAMENTO
• Temperatura entre 10 ° e 60 ° C
• imunidade EMC 6V / m
Saídas
• fluxo de áudio Icecast / fluxo de áudio compatível Shoutcast
• Alarmes E-mail, SMS, SNMP
• Interfaces de comunicação para fone de ouvido com fone de ouvido de 1/8 "(3,5 mm)

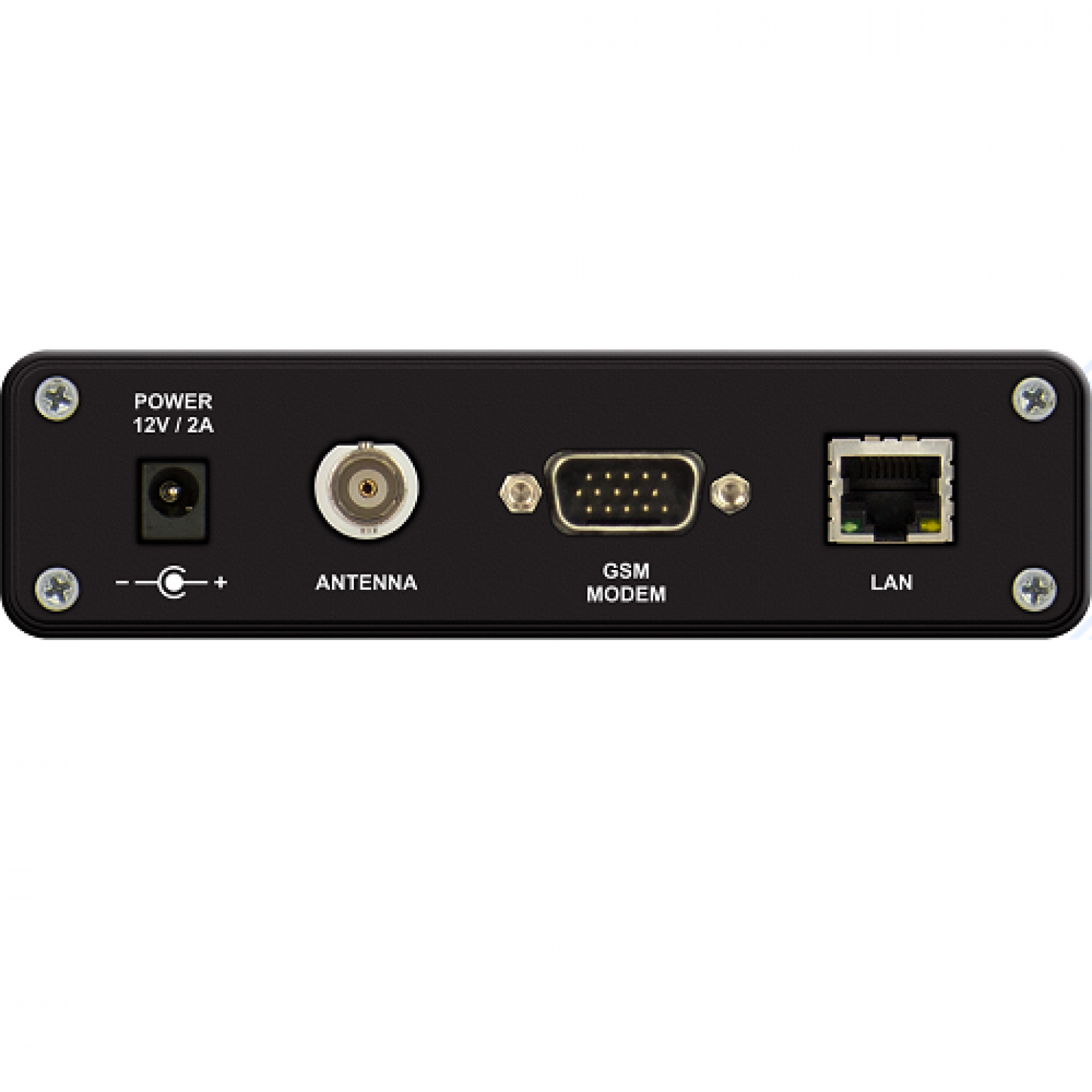

• Conector Ethernet 10/100 Base-T RJ45
• Conector D-Sub Masculino de 15 pinos do Modem GSM
• Armazenamento de Medição
• Cartão de Memória Integrado de Armazenamento de 2 GB
• Formato de dados Texto, CSV Power
• Voltagem Externa, 12V / 1A
• tamanho e peso
• Dimensões (W; H; D) 125 x 31 x 160 mm • Peso de envio 270 x 54 x 230 mm / 1,1 kg
