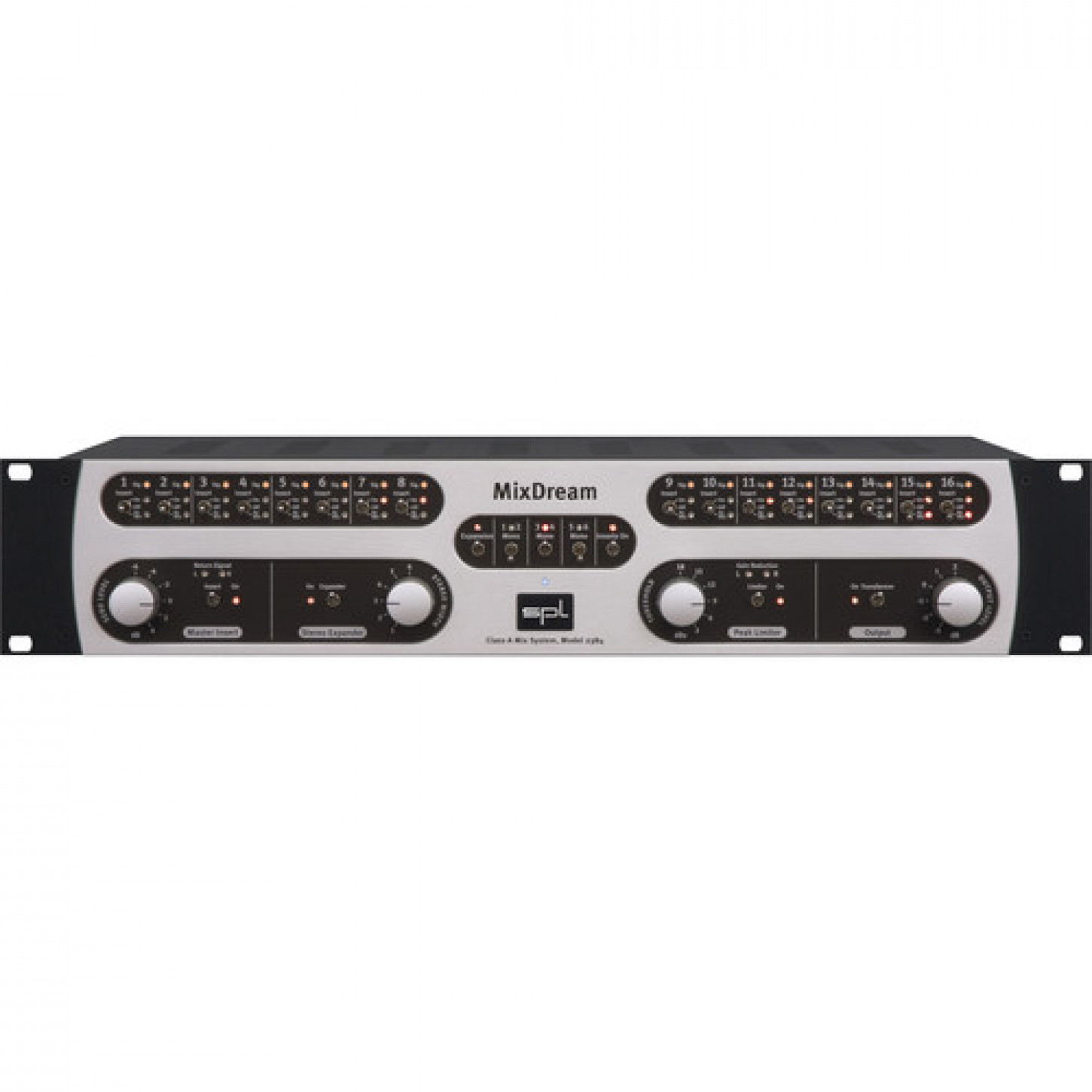

SPL MixDream Modelo 2384 16x2 Summing Mixer AnalogicoO Misturador Analógico SPL MixDream Modelo 2384 16x2 é um mixer de soma analógica montável em rack 2U que pode expandir a funcionalidade de qualquer console digital ou DAW. O dispositivo usa sofisticados estágios Classe A / 60 V discretos para soma analógica antes da conversão analógica para digital. Ele pode somar até 16 trilhas de áudio a um sinal estéreo e unidades adicionais podem ser conectadas em cascata para projetos que exigem contagens de faixas ainda maiores. Este modelo também possui 16 inserções balanceadas, permitindo a integração de efeitos de motores de popa analógicos com relés de bypass duro individuais e globais.
Os trilhos de 60 volts (± 30V) da tecnologia Classe A da unidade com circuitos baseados nos componentes analógicos mais modernos. Isso garante uma taxa de variação extremamente alta, um nível de ruído muito baixo de -97 dBu e um alcance dinâmico de 125 dB, o que coloca a unidade em par com os melhores consoles analógicos.
Além de ser usada para mixagem, a unidade também pode ser usada para masterização discreta de faixas únicas ou subgrupos, bem como para a amostragem de áudio para os formatos SACD / DVD-A.

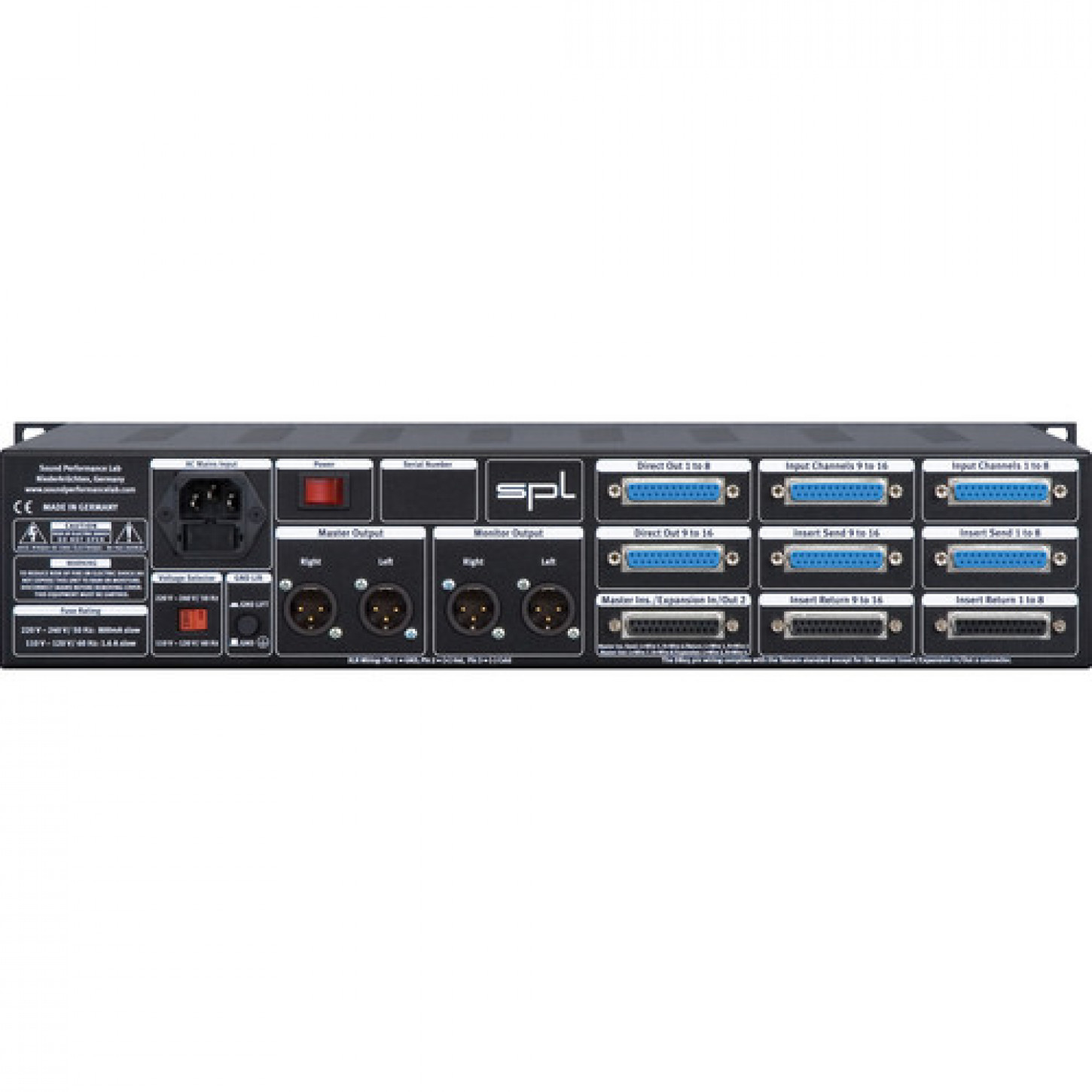

O painel traseiro da unidade possui nove conectores DB25 de 8 canais: Canais de entrada 1 a 8, Insert Send 1 a 8, Insert Return 1 a 8, Input Channels 9 a 16, Insert Send 9 a 16, Insert Return 9 a 16, Direct Out 1 a 8, Direct Out 9 a 16, Direct Out 1 a 8, Direct Out 9 a 16 e Master Ins / Expansion In / Out 2. Para saídas, a unidade inclui conectores XLR-3M dourados à esquerda e à direita para tanto a saída principal como a saída do monitor.
Redução de conversões A / DSoma inserções analógicas antes da conversão, economizando 14 conversões analógicas para conversões digitais
DomínioPermite que sessões multicanais sejam mixadas e processadas em analógico, o que é especialmente útil quando um engenheiro deseja fazer um upsample para SACD ou DVD-A
Controles para soma estéreo
- Nível de inserção ajustável
- Controle de expansão estéreo com gradação infinita
- Limitador de pico analógico ajustável
- Saídas ajustáveis com comutação de entrada / saída de transformadores Lundahl
Interruptor de Alavanca de Três Estágios por CanalPermite escolher se um canal deve ou não ser adicionado ao mix buss ou removido da mixagem, permanecendo disponível para regravação através da saída direta da unidade.
Bypass comum para todas as inserçõesPermite que todas as inserções sejam ligadas ou desligadas globalmente
Conexão de Sampler, Teclados etcPermite conexão direta de samplers, teclados e outros expansores ao mixer
Mono ControlsPermite que os canais 1 e 2, 3 e 4 e 5 e 6 sejam comutados para mono, de modo que dois sinais possam ser convertidos por um D / A emparelhado.
Canais de EntradaPossui 16 entradas balanceadas conectadas por dois conectores DB 25
Inserir enviosFornece 16 envios de inserção balanceados aos quais os processadores periféricos podem ser conectados
Inserir retornosFornece 16 canais de retorno de inserção balanceados para serem roteados de volta
Saídas diretasInclui uma saída direta balanceada após o loop de inserção
Master / Insert / Expansion / Out 2Funciona como um master insert send e return, uma saída estéreo adicional, ou para ligar dois ou mais mixers somadores via soquete DB 25
Saída mestreOferece mixagem estéreo para um dispositivo de gravação por meio de duas conexões XLR de saída mestre com contatos banhados a ouro que funcionam como saídas balanceadas ou balanceadas eletronicamente
Saída do monitorÉ executado em paralelo com a saída principal e fornece um monitoramento separado da mixagem estéreo
ExpansãoFornece uma entrada estéreo adicional que é roteada e marcada como dois canais do soquete DB25 de inserção / expansão mestre de saída
Expansor EstéreoDetermina eletronicamente quais partes de uma tela estéreo estão à esquerda e à direita e, em seguida, dobra e L-R conteúdo e mistura-los em fase inversa para o canal oposto
Peak LimiterProtege os estágios do conversor A / D subseqüente do recorte com limite de variável com base em um circuito de transistor discreto com uma curva musicalmente otimizada semelhante à maneira como o processador de tubo ou as máquinas de fita analógicas limitam os sinais
Transformador ligadoRotas sinalizam conexões eletronicamente balanceadas ou transformadores Lundahl de alta qualidade
